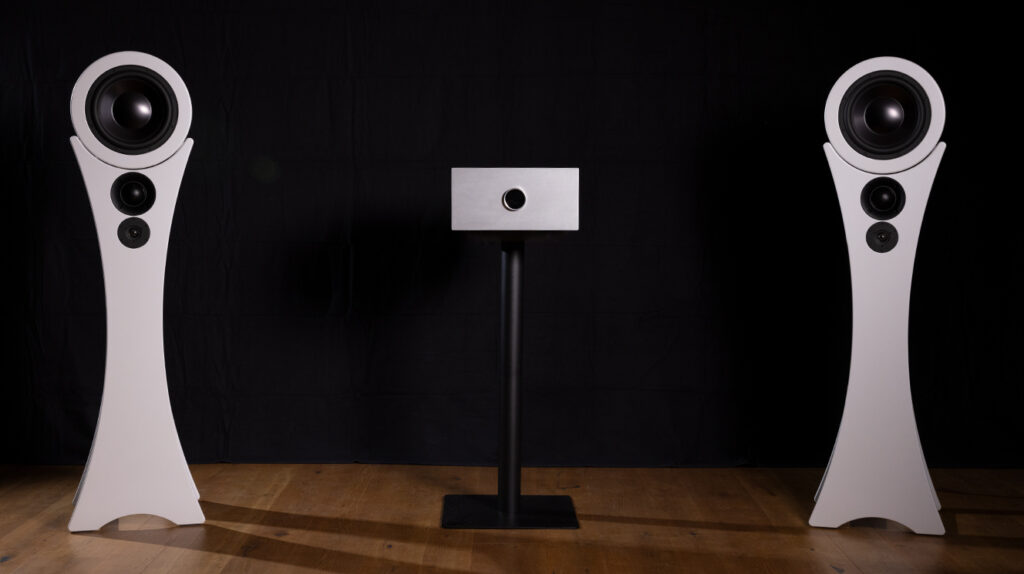

Der «TYP H» ist ein vollintegriertes Stereosystem für den Highend Musikgenuss:
Wir sprechen von einem System, bestehend aus Vollverstärker und Lautsprechern, welches als unzertrennliche Einheit konzipiert ist. Das kompromisslose Design aller Komponenten zwischen dem Abspielgerät und Ihren Ohren führt zu einer Detailtreue und räumlichen Abbildung Ihrer Lieblingsmusik, wie Sie sie selten gehört haben.
Wir sprechen von einem System, bestehend aus Vollverstärker und Lautsprechern, welches als unzertrennliche Einheit konzipiert ist. Das kompromisslose Design aller Komponenten zwischen dem Abspielgerät und Ihren Ohren führt zu einer Detailtreue und räumlichen Abbildung Ihrer Lieblingsmusik, wie Sie sie selten gehört haben.
PHILOSOPHIE
In den meisten Fällen wird im Zusammenhang mit Wiedergabequalität lediglich vom Frequenzgang gesprochen. In der Tat sind aber der Phasengang und damit die Impulstreue eines Wiedergabesystems für eine räumlich akkurate Abbildung weitaus wichtiger. Daher wurde bei der Entwicklung und Auswahl jeder einzelnen Komponente des «TYP H» die Impulstreue in den Vordergrund gestellt.
Von der Aufbereitung der Quellsignale über die DA-Wandlung, Verstärkerelektronik, bis zur Anordnung der Treiber, wurden alle Entscheidungen anhand dieses Kriteriums getroffen.
Entstanden ist ein Lautsprechersystem, welches wahrscheinlich zu den weltweit phasentreusten Lautsprechersystemen gehört.
LAUTSPRECHER
Der geschlossene Basslautsprecher fällt durch seine besondere Anordnung auf.
Geschlossene Bass-Systeme haben den Vorteil, keine oder zumindest deutlich weniger zeitverzögerte Schallanteile in die Luft abzugeben. Dies wirkt sich positiv auf den Phasengang und die Impulstreue aus. Weiter erlaubte uns diese Bauweise, viele andere störende Faktoren zu minimieren. Dazu gehören Wechselwirkungen zwischen den Treibern sowie Resonanzen und Ausschwingprobleme im Gehäusematerial.
Des weiteren haben wir uns entschieden, den Basstreiber zuoberst anzuordnen, da sich der grössere Abstand zum Boden in vielen Räumen positiv auf die Basswiedergabe auswirkt. Zusätzlich ist das Bassgehäuse schwingungsdämpfend gelagert und überträgt somit keinen Körperschall auf die übrigen Komponenten, sowie den Fussboden. Eine zusätzliche Entkoppelung unseres Lautsprechers zu Untergrund ist daher nicht notwendig.
Um Verwischungen der Impulstreue durch Gehäuse-Resonanzen beim Tieftonchassis zu minimieren, haben wir uns nach vielen Tests mit verschiedenen Materialien und Bauformen für ein rundes Gehäuse aus Beton entschieden. Dieses schwingt zwar noch immer mit, was sich naturgemäss nicht vermeiden lässt, jedoch überträgt der Beton durch seine hohe Dichte nur einen geringen Anteil dieses Festkörperschalls an die Luft. Dadurch ist nur die Lautsprechermembran zu hören, respektive das eigentliche Signal, und nicht die ganze Lautsprecherbox.
In technischen Worten ausgedrückt: Das Ausschwingverhalten des «TYP H» ist über den gesamten Frequenzbereich ausgesprochen kurz, was sich vorallem in der Impulstreue der Wiedergabe bemerkbar macht.
VOLLVERSTÄRKER
Der Vollverstärker ist integraler Bestandteil des «TYP H» und übernimmt viele wichtige Aufgaben.
Da die Priorität klar auf die Phasentreue des Gesamtsystems gelegt wurde, musste in der Folge die Verstärkereinheit, nebst der eigentlichen Verstärkung der Signale, noch weitere Aufgaben übernehmen.
Dazu gehören entscheidende Funktionen wie die Aufbereitung der Signale für Hoch-, Mittel- und Tieftöner (Frequenzweiche), die Korrektur der Laufzeiten zwischen den Treibern sowie die Linearisierung des Frequenzgangs.
Den Feinschliff in der Einmessung erhält der «TYP H» bei der Installation vor Ort, wo noch auf den jeweiligen Raum, sowie auf Vorlieben des Kunden eingegangen werden kann.
SPECS
SPECS
Übertragungsbereich:
30Hz – 20kHz
Tieftöner:
300mm Ultra low distortion
Mitteltöner:
75mm Soft Dome
Hochtöner:
25mm Soft Dome
Verstärker pro Kanal:
Hochtöner:
250W
Mitteltöner:
250W
Tieftöner:
800W
Digital-Analog Wandler:
3x Weiss DA301 Board
Digitale Eingangskarte:
1x SPDIF Optical
192kHz/24Bit
2x SPDIF Coax
1x AES-EBU
1x I2S über HDMI
Digitale USB Eingangskarte:
Weiss USB204 Board
PCM: 44.1-384kHz / 32Bit
DSD 64 & 128
Analoge Eingangskarte:
1x Stereo Cinch
2Vrms
121 dBA dynamic range
1x Stereo XLR
4Vrms
-114 dB THD+N (-1 dBFS, 1 kHz)
-117 dB THD (-1 dBFS, 1 kHz)
Übertragungsbereich
30Hz – 20kHz
Tieftöner:
300mm Ultra low distortion
Mitteltöner:
75mm Soft Dome
Hochtöner:
25mm Soft Dome
Verstärker pro Kanal:
Hochtöner:
250W
Mitteltöner:
250W
Tieftöner:
800W
Digital-Analog Wandler:
3x Weiss DA301 Board
Digitale Eingangskarte:
192Hz/24Bit
1x SPDIF Optical
2x SPDIF Coax
1x AES-EBU
1xI2S über HDMI
Digitale USB Eingangskarte:
PCM: 44.1-384kHz / 32Bit
Analoge Eingangskarte:
121 dBA dynamic range
1x Stereo Cinch
1x Stereo XLR
2Vrms
4Vrms
-114 dB THD+N (-1 dBFS, 1 kHz)
-117 dB THD (-1 dBFS, 1 kHz)
BEDIENUNG
Der Vollverstärker besticht dank seinem hochwertigen Design und dem «Wheel» durch seine Optik.
Für die Lautstärkeregelung und Quellenwahl des «TYP H» stellen wir einen Drehgeber mit integriertem Touchdisplay zur Verfügung. Dies erlaubt uns die Bedienung für sie so intuitiv wie möglich zu gestalten. Von der Komplexität im Inneren des «TYP H» soll an der Oberfläche möglichst nichts zu spüren sein. Alle wichtigen Funktionen lassen sich zusätzlich über die mitgelieferte Fernbedienung steuern.
INSTALLATION
Sie können den «TYP H» bei einem Hörtermin (mehr dazu unter «Kontakt») erstmal kennenlernen. Besteht Interesse, bieten wir die Möglichkeit, den «TYP H» zuhause probezuhören. Hierfür installieren wir das System bei Ihnen und stellen es sowohl messtechnisch wie auch nach erfahrenem Gehör optimal auf die lokalen Gegebenheiten ein. Das Testhören zuhause ist im Kaufpreis enthalten und wird bei Nichtkauf in Rechnung gestellt.
Die Auslieferung sowie die Installation und Einmessung gehört zum Gesamtpaket «TYP H» dazu und wird durch KONKRET AKUSTIK ausgeführt.
